Особые требования к конструкциям очистных сооружений и цехов

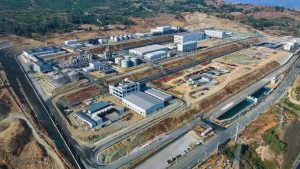

Современные станции очистки сточных вод включают в себя множество функциональных зон: здания решеток, песколовки, биореакторы (аэротенки), цеха обезвоживания осадка, распределительные подстанции и другие объекты. Строительные конструкции в этой сфере сталкиваются с тремя главными вызовами:

Агрессивная среда: Постоянная высокая влажность, повышенное содержание солей и воздействие химических веществ (кислоты, щелочи, газы от брожения шлама) вызывают быструю коррозию и старение стандартных материалов, что снижает срок их службы.

Сложные нагрузки и требования к пространству: Для биореакторов и отстойников требуются большепролетные конструкции без внутренних колонн, чтобы оптимизировать размещение оборудования. При этом тяжелое оборудование (центрифуги, насосы) создает высокие нагрузки на каркас здания, где также необходимо предусмотреть место для инженерных сетей, технологических проходов и платформ обслуживания.

Строгие стандарты безопасности: Здания должны отвечать жестким требованиям по гидроизоляции, защите от протечек, молниезащите и сейсмостойкости. В зонах хранения шлама требуется особая вентиляция и пожарная безопасность для предотвращения скопления взрывоопасных газов.

1.Преимущества использования металлоконструкций на очистных сооружениях

🔹 Высокая антикоррозийная стойкость и долговечность

Модернизация материалов: Для ключевых элементов каркаса используется атмосферостойкая сталь, нержавеющая сталь или высокопрочная сталь с горячим цинкованием, а узлы соединения выполняются из литых антикоррозийных деталей.

Усиленное защитное покрытие: Поверхность металлоконструкций обрабатывается сверхпрочными составами (фторуглеродные краски, полимочевина) с толщиной слоя более 150 мкм. Места соединений дополнительно герметизируются для полной изоляции от влаги и химикатов.

Оптимизация водоотвода: Проектируются крыши с большим уклоном (более 3%) и сифонными системами дренажа для быстрого отвода дождевых и сточных вод. Продуманная конструкция карнизов и желобов предотвращает скопление конденсата, увеличивая срок службы каркаса цеха до 25 и более лет.

🔹 Гибкость планировки и большие пролеты

Металлоконструкции позволяют спроектировать каркас под любые технологические нужды очистных станций:

Свободное пространство без колонн: Для биореакторов и отстойников металлический каркас кровли позволяет перекрывать пролеты от 30 до 60 метров без промежуточных опор. Это полностью исключает помехи для движения воды и работы крупногабаритного оборудования (илоскребов, систем аэрации).

Точный расчет нагрузок: В цехах обезвоживания осадка и насосных станциях за счет оптимизации сечения профилей и усиления узлов конструкции выдерживают распределенную нагрузку 5–10 кН/м². Это компенсирует как статический вес оборудования, так и динамические вибрационные нагрузки.

Эффективное использование объема: Пространство ферм и балок используется для прямого крепления трубопроводов, кабельных эстакад и вентиляционных каналов без возведения дополнительных опор, что делает компоновку цеха более компактной.

🔹 Скорость монтажа и экономическая выгода

Строительство очистных станций тесно связано с прокладкой подземных коммуникаций. Легкие металлоконструкции имеют здесь неоспоримые плюсы:

Заводское изготовление и блочный монтаж: Все элементы высокоточно изготавливаются на заводе. На стройплощадке выполняется только укрупнительная сборка и монтаж блоков, что минимизирует «мокрые» процессы и сварку по месту. Сроки строительства сокращаются на 40% по сравнению с классическими зданиями.

Низкий вес: Масса металлоконструкций в 2–3 раза меньше, чем у бетона, что снижает затраты на фундамент, особенно при строительстве на слабых грунтах.

Простота обслуживания: Открытая и четкая структура каркаса облегчает плановый осмотр, обновление антикоррозийного покрытия и ремонт коммуникаций. При этом затраты на эксплуатацию здания снижаются примерно на 50% по сравнению с железобетонными аналогами.

🔹 Безопасность и экологичность

Гидроизоляция: Кровля из сэндвич-панелей с двойным гидроизоляционным слоем исключает попадание дождевой воды в резервуары очистки. Стеновые панели устойчивы к влаге и коррозии.

Пожарная и молниезащита: Металлоконструкции в распределительных и сушильных цехах покрываются огнезащитными составами (предел огнестойкости ≥ 1,5 ч). Создается независимый контур молниезащиты с сопротивлением заземления ≤ 10 Ом.

Экологические стандарты: Сталь подлежит 100% вторичной переработке. В проекте закладываются зенитные фонари и вентиляционные проемы для снижения энергопотребления. В пространстве ферм удобно монтировать датчики газа и вытяжные системы для безопасного удаления метана.

2.Типовые решения для различных цехов и объектов

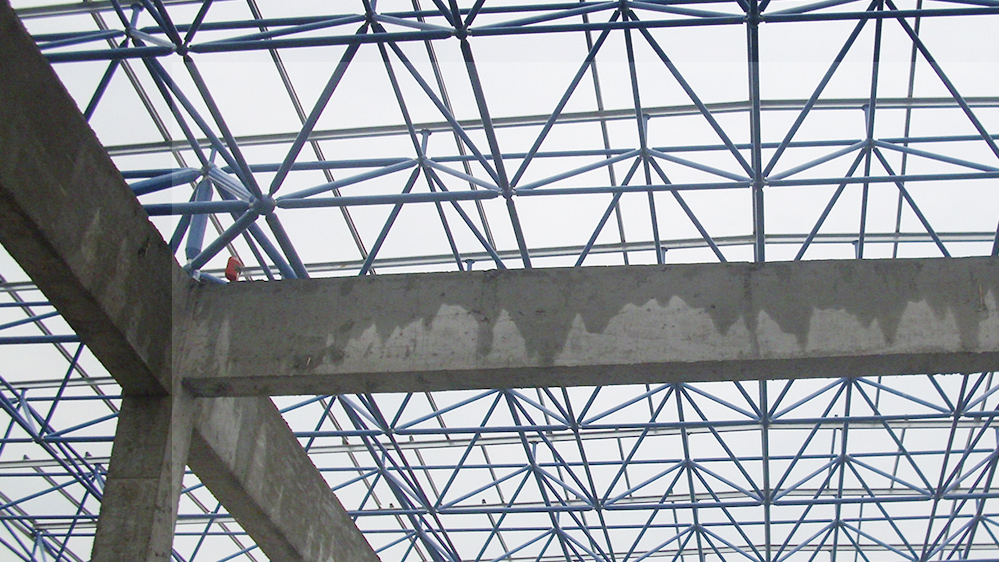

Перекрытие биореакторов и отстойников: Использование пространственных сетчатых структур (структурных покрытий) позволяет герметизировать резервуары для улавливания запахов, не мешая работе внутреннего оборудования. На фермах легко монтируются технологические мостики и трубопроводы.

Цеха обезвоживания осадка: Большепролетные металлоконструкции в сочетании с облегченной кровлей создают просторную рабочую зону для дегидраторов, транспортеров и конвейеров, а специальное покрытие защищает каркас от влажного шлама.

Административно-бытовые комплексы (АБК) и подстанции: Быстровозводимые здания из легких стальных конструкций (ЛСТК/ЛМК) с энергоэффективными стенами обеспечивают комфортные условия для персонала и безопасное размещение электрооборудования.
